EP.C・・・耳端位置(エッジ)の制御装置です。
テンションコントローラー・・・ウェブライン中に張力の制御を行います。
レジスター制御・・・印刷物などの位相制御・ピッチ制御を行います。


画像解析システムを使用し、オンラインまたはアウトラインにて印刷の検査や異物の検査等を高精度で行います。
のり付けシステムが主で、コールドグルー・ホットメルトに分かれ、各分野で活躍しています。
ex)宅急便の伝票接着、ペットボトル等の箱、デジカメなどの箱
などなど

EP.C・・・ニレコの登録商標のシンボルで、エッジ・ポジション・コントロール(Edge Position Control)の略称です。
紙、プラスチックフィルム、フォイル、ゴム、織物などのようなウェブ(シート状の製品)を扱う行程において製品の耳端位置(エッジ)、いわゆる”耳”を均一に揃える操作を自動的に行う制御装置です。


 ニレコのセンサーHPはこちらです。

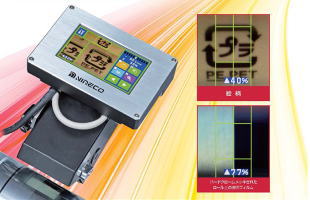

操作簡単・誰でも直ぐに検出設定可能
『NI SERIES』
ニレコインテリジェントカメラ   NIC100
ニレコインテリジェントパネル NIP100


【ロール面検出とオフロール検出】
バタつきの影響を受けにくいロール面検出とロール面の影響を受け
にくいオフロール検出どちらの検出も対応可能です。

【多彩な照明とフィルタ】
内蔵のLED 照明とフィルタを組み合せて、様々な基材に対応します。
メッキロール、ゴムロールにも対応します。

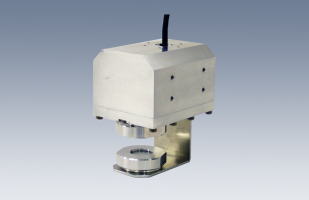

真空環境対応センサー
【概要】
密閉構造を実現させることにより、センサ内部の部品劣化およびアウ
トガス放出を防ぎます。
さらに、腐食ガス環境下で、センサ寿命を延命する意味でも、本構造は
有効な手段となります。

【特長】
●真空環境にて使用可能!
●密閉構造により、センサからのアウトガス放出を対策!
●腐食ガス雰囲気の環境にも対応可能!
●多種多様(透明、不透明、不織ウェブ)の製品に対応可能!
●真空チャンバー内に設置可能となるため、マシンコスト削減が可能!

ラインフォロワヘッドLH19B

LH19
簡単な検出設定で長期間安定
した蛇行検出を実現しました。
従来品に比べ、ユーザの負担
を軽減しました。

LH110
CCD従来品に比べて特に黄色、
薄い青色に対する検出能力が
向上しました。 LH110とコン
トローラを組み合せてLFC
(Line Follower Control)
およびEPC(Edge Position
Control )システムを構成す
ることができます。

LH500
先端画像技術を搭載した新型
ラインフォロワセンサで、ス
リット不良を限りなくゼロに

PH22
光源に紫外線や赤外線がなく、
繊細な素材に最適なセンサ

PH16BPH21
不透明体の検出が可能で広い
分野で使用されております、
透明体の検出は出来ません。

UH01
超音波型の検出器で透明体・
不透明体のエッジ検出が可能
です。
UH01S
防爆構造です。

UHW280
透明・薄い・反射するウェブ
の変位を、広視野で安定して
捉える

UHW500
光学式センサでは検出が困難
な、透明で薄手のフィルムな
どのエッジを、広視野で検出
するセンサです。

UHW051
周囲の温度や湿度変化を受け
にくくする。また、検出素材
の厚みが変わっても、超音波
透過量を自動補正する機能な
ど、優れた特長を持った蛇行
検出用のセンサです。

SLH20B
より多くの材質に対応するた
めに開発されたEPCセンサで
す。

AWE280
検出幅280mmと大きくEPC
でも使用が可能です、電源ユ
ニットを使用すれば
AE900
リーズの使用が可能です。

PH30N/31N
フォトヘッドPH30N は、ウェ
ブの耳端を光電式にて検出し
ます。投受光間隔が75 oと
広いため、大型機械や厚みの
ある材料に適しています。

AWLシリーズ
検出幅が
450600750
900
mmと4種類 CPC(セ
ンターポジションコントロ
ール)に広く使用されます、
光源は
LEDです。

AE1000
定評ある従来のコントローラ
AE900E、AE900Lの後継機です。
超音波センサ(UH01)などと
組み合せてEPC(Edge Position
Control) や、オートワイド
センサ(AWE280 など)との
組み合せによるCPC(Center
Positon Control)、LH110と
の組み合せによるLFC(
LineFollower Control) が行
えます。

ガイドロール
センターピポット方式とエン
ドピポット方式があり、ウェ
ブライン中に設置できます。
各種ロール面長・ウェブテン
ション・ライン速度に対応可
能です。

測定ノズルSN12G/15G
測定ノズルはウェブ耳端の変
位をウェブに接触せずに連続
的に空気圧を用いて検出して
サーボガイドMK-IVのダイア
フラム検出部に送ります。

AE500
ライトガイドコントローラAE500 は、表示部、操作部にタッチパネル、ならびにアイコン表示を採用し、簡単操作を実現したコントローラです。 LH500と組み合わせることでスリッタ、巻替検品機に最適なコントローラとして、オペレータの負荷を大幅に軽減します



D型サーボガイド
測定ノズルとの組み合わせで油圧式
EPC
が行え、軽負荷ツイン強力型があります。
M型サーボガイド装置
各種センサーをサーボガイドアンプを介して油圧制御を行います、油圧制御
なので高精密・高負荷に対応出来ます。汎用・ツイン・強力・高出力型があり
ます。
EH321B/322B
ウェブガイド増幅器は、セン
サからの信号をサーボガイド
調節機を働かせるに必要な出
力に増幅する機能とコントロ
ーラとしての機能をもってい
ます。









K12
ライトガイド増幅器に接続さ
れ、主にEPC装置に使用さ
れています。 種類として、
直動型と回転型(K12シリーズ)
があり、両機種共スラスト荷
重に耐える強度をもたせてあ
ります。
K62
遊星歯車とボールねじとの一
体構造で、堅牢なアクチュエ
ータです。
K80
高出力のDCモータと遊星歯
車を組合せた高精度の回転型
アクチュエータです。

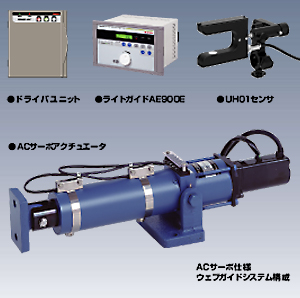

電動アクチュエーター
最近需要が高いACサーボ型の製品です。
サーボモーターを防爆使用にすることも出来、

UH01S
(超音波検出器)との組み合わせにより
防爆環境での使用も可能です。










A151-00
ACサーボドライバユニット
SP-151に接続され、主にEPC
装置に使用されています。
A352
サーボドライバおよびストリ
ップガイドアンプに接続され
主にEPC装置のアクチュエー
タ(駆動部)として使用され
ています。
その他
    サーボガイドアンプ   EH321A EH322A
    ライトガイドアンプ   AE122 AE120 AE302
    電動アクチュエーター  K12 K61 K80

  は下記のウェブ総合カタログからダウンロードできます。


 ニレコのセンサーHPはこちらです。





テンションコントローラー・・・ウェブライン中にテンションセンサーを設置し、テンションセンサーの計測値とテンションコントローラーで設定されたテンション値を比較演算し適切な出力をブレーキ・クラッチ・ACサーボ・ベクトルインバーター等に出力し張力の制御を行います。
また、テンションセンサー値を計測し、表示・テンション値のアナログ出力を行うテンションメーターもあります。

 画面右中央のテンション関連の下
   ニレコのテンション関連カタログ(PDF)のダウンロードはこちらです。



MBシリーズ
一般的なテンションセンサー
です。最大10KNまでの検出セ
ンサーがあります。

MJ・CJセンサー
CJ・MJテンションセンサは、高機能プラスチックフィルムの生産に最適な高性能テンションセンサです。 薄型テレビ、二次電池、薄くて軽い太陽電池、更に次世代の照明と期待される有機EL照明など、 次代を担う産業に使用される高機能プラスチックフィルムの張力制御に欠かせないセンサです。 CJシリーズは軸受けタイプなので、既存ラインへの取付も容易です。

TMシリーズ
パネル取り付け型のTM340と 制御盤内のDINレール取り付け型のTM310Tがあります。 テンションセンサーと接続しアナログテンション値を出力します。

TC680A/D
アナログメーターとデジタル
メーターの選択が出来ます

汎用型で昔ながらのアナログ
PI制御方式を採用してます。

テンションセンサーMG・MB・
CD・MCの各センサーが標準で
使用可能です。

パウダー用0~24DCV・電空変換
器用
4~20mA・制御出力010D
CV
の出力。
TC920V
アナログ表示のみですがデジ
タル制御なので内部パラメー
ターの変更、テーパー率、各
種レベルゲイン、ペーストレ
ベルの出力、径演算テーパー
etc
が簡単に設定可能です。
MG・MB・CD・MCのセンサーが
標準で使用可能です。
パウダー用0~24DCV・電空変換
器用
4~20mA・制御出力010D
CV
の出力
EN40-**Vシリーズ
電空変換器と呼ばれ電流信号
をエアー圧力に変換します。
内部の特殊パッキンの使用に
より溶剤環境においても高寿
命です。
防爆構造タイプもあります。

その他


 オープンループ型テンションコントローラー TCD030 TCD050
 バイアス付きブースター BB100
 ブースターアンプ TB800

     下記の場所からダウンロードしてください。


   ニレコのテンション関連カタログ(PDF)のダウンロードはこちらです。




レジスター制御・・・印刷物などの柄や基準となるマークを検出・設定し、機械に取り付けられたエンコーダーの信号と比較し、モーター等に出力され、位相制御・ピッチ制御を行います。
ex)グラビヤ印刷機の調色(カラコン制御)、広告などの定位置裁断、無地の紙などの切断、オフリンの調色、追い刷り制御


小型の食品包装機から、大型
のオフセット輪転機まで、あ
らゆるシータ、フォルダのカ
ット位置制御や表裏合わせ、
プリプリントのシータ、重ね
印刷などに広く適合するよう
に設計されている断裁位置制
御装置です。


長年の制御技術の経験を基に
作られたものであり、高性
能光ファイバ式検出器でレジ
スタマークを検出し、高精度
の印刷見当制御をおこないます。


オフセット輪転機用の自動見
当装置です。
印刷物に表裏・
天地・左右を検出制御します。


検査装置とは、画像解析システムを使用し、オンラインまたはアウトラインにて印刷の検査や異物の検査等を高精度で行います。
黒豹とはラミネート
不良専用の検査です
クリックしてご覧下さい
詳しくはニレコ営業
田口へ
新開発のスーパー3CCDカメラ
により、漆黒から純白まで高
い認識性を実現しました。

高機能フィルム検査の 最高峰!
Mujiken+は、超高速モノクロカメ
ラ・カラーカメラと画像処理エンジン、そしてシステムとユーザをつなぐソフトウェアです。

グルー機器は、のり付けシステムが主で、コールドグルー・ホットメルトに分かれ、各分野で活躍しています。
例えば・・・宅急便の伝票接着・ペットボトルなどの箱やデジカメなどの箱など。

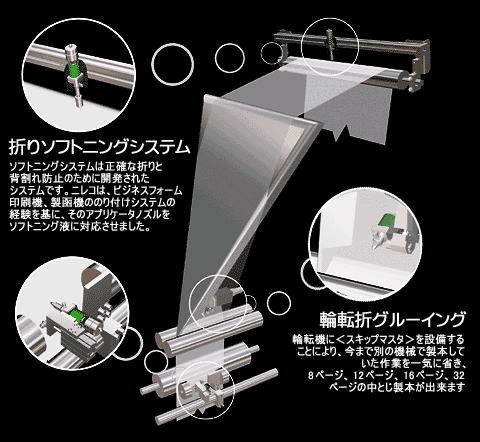

オフセット輪転機にソフトニングノズルとのり付けノズルを設置し場合のイメージ図です。

用途に合わせたノズルを多数用意
しています。
内部でメルトチップを加熱し溶かし
て電空変換器より保温ホースを通り、
エアー圧でノズルまで圧送されます。

コールドグルー用のノズルです用塗
にあわせ先端チップも多数用意
しています。

ソフトニング用の「のり」・
「アトマイズ」等の圧送用のタンク
を各種用しています。

レスポンサーは機械の急激な加速・
減速に対応する為に作られた
補助装置です。

ビジネスフォーム用のコントローラーで、
ジャンプ・線糊・千鳥・点付け
等を各ノズルごと個別に制御す
ることが可能です。

カートン・ホットメルト用のコントローラーで
SM2000同用様々な糊打ちが
可能です。

GM800
電磁波使用型の糊付け検査
装置で、封筒や糊車等ののり
付けチェックを行います。

CCDグルーモニタGM6600は、
カメラが捉えたのり付け画
像から、のり付けの長さ、
位置などを検査します。
